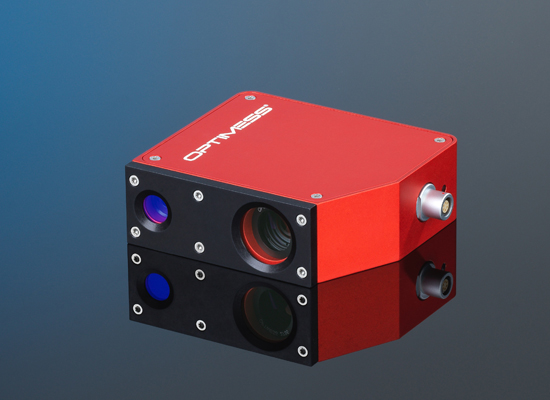

Capteur à triangulation laser

OPTIMESS M

Le capteur OPTIMESS M fonctionne suivant le principe de triangulation. En raison de sa grande robustesse, le capteur est particulièrement adapté à l’utilisation sur des véhicules ferroviaires, par exemple pour la mesure de l’ondulation et de la rugosité ainsi que pour la mesure de la dynamique de conduite sur des véhicules routiers où des plages de mesure plus importantes sont nécessaires. Les applications dans le secteur industriel dans des environnements exigeants font également partie du domaine d’application.

Haute fréquence, jusque 100 kHz
Extrême précision
Hyper robuste, IP 67
Insensible à l‘ensoleillement
Sortie analogique ou numérique CAN Bus

Mesure ferroviaireMesure dynamique sur véhiculesApplications industrielles

Spécifications

Conditions d‘environnement

Humidité

5% - 95%, sans condensation

Etanchéité

IP67 (connectiques incluses)

Environnement lumineux

>100’000 Lux (Ensoleillement)

Résistance aux vibrations

10-100Hz, 2mm

Résistance aux chocs

15G / 6ms, EN 60068

Plage de température

-20°C à 60°C (En option -40°C)

Environnement, sécurité

EN 50155

Certification

Laser

Classe laser

1, 2, 3R, 3B, EN 60825-1

Longueur d‘onde

405nm – 680nm

Interfaces

Alimentation

10 - 32 V DC

Puissance

2-4 W

Sortie / Signal

analogiques (tension, courant), CAN Bus

	OMS 8012	OMS 8020	OMS 8040	OMS 8080	OMS 8120	OMS 8198	OMS 8200	OMS 8400	OMS 8801
Etendue de mesure [mm]	12	20	40	80	120	200	200	400	800
Origine champs de mesure [mm]	75	100	150	200	300	300	400	600	800
Résolution [mm] *	0.001	0.002	0.004	0.010	0.015	0.025	0.025	0.05	0.10
Répétabilité	≤ 0.03 %	≤ 0.03 %	≤ 0.03 %	≤ 0.03 %	≤ 0.03 %	≤ 0.03 %	≤ 0.03 %	≤ 0.03 %	≤ 0.03 %
Linéarité	≤ ± 0.06 %	≤ ± 0.06 %	≤ ± 0.06 %	≤ ± 0.06 %	≤ ± 0.06 %	≤ ± 0.06 %	≤ ± 0.06 %	≤ ± 0.06 %	≤ ± 0.06 %
Fréquence de mesure max	100 kHz	100 kHz	100 kHz	100 kHz	100 kHz	100 kHz	100 kHz	100 kHz	100 kHz
Dimensions	120 x 106 x 40 mm	120 x 106 x 40 mm	120 x 106 x 40 mm	120 x 106 x 40 mm	120 x 106 x 40 mm	120 x 106 x 40 mm	120 x 106 x 40 mm	120 x 106 x 40 mm	120 x 106 x 40 mm
Poids	820 g	820 g	820 g	820 g	820 g	820 g	820 g	820 g	820 g
