Précision et répétabilité maximales
Des résultats de mesure fiables et reproductibles pendant toute la durée de vie de l’appareil.
Des résultats de mesure fiables et reproductibles pendant toute la durée de vie de l’appareil.
Une tête de mesure facile à positionner, une mesure immédiate, des valeurs enregistrées parfaitement fiables.
Liaison sans fil entre la tête de mesure et la tablette pour une manipulation fluide.
Construction robuste pour un usage quotidien en atelier ferroviaire. Une durabilité constatée depuis plus de 20 ans d’utilisation.
Tête de mesure, fixation et interface adaptables selon vos besoins, dès le premier appareil.

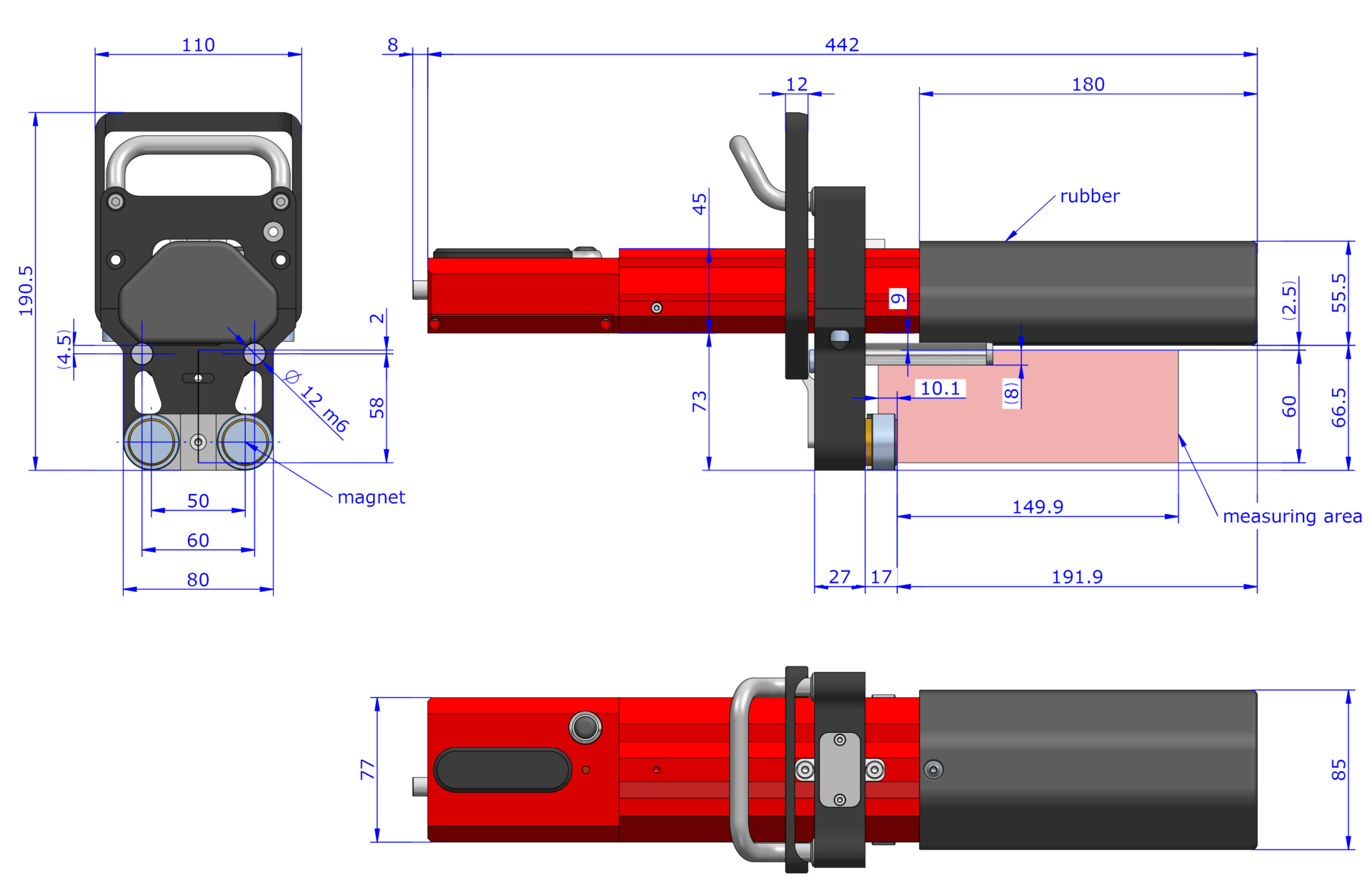

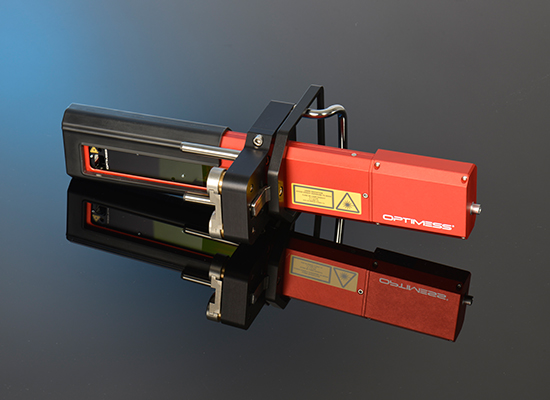

La tête de mesure se positionne simplement sur la roue. Elle est alors solidement fixée par de puissants aimants et peut être lâchée pour la suite. La mesure se lance directement dans le logiciel de la tablette et s’exécute en quelques secondes. Un levier sur la poignée permet de libérer les aimants et ainsi de retirer l’appareil sans effort.
À l’aide d’une cale de référence magnétique positionnée sur une arête de la roue, l’OPTIMESS WP calcule le diamètre directement à partir de la mesure du profil. Cette méthode simple et peu coûteuse permet de déterminer le diamètre avec une excellente précision, sans manipulation supplémentaire.
Un module de mesure optionnel, parfaitement intégré à l’OPTIMESS WP, permet de mesurer en quelques secondes l’écartement des faces internes. Un ruban de mesure métallique haute précision est déroulé vers la roue en vis-à-vis. Il est maintenu par un embout magnétique. Une croix laser indique l’exacte position à atteindre pour une mesure correcte. La valeur est enregistrée en un clic, puis le ruban se rembobine rapidement. Ce système remplace avantageusement les piges de mesure souvent encombrantes.
Résultat: Une mesure rapide, simple et fiable, avec une précision maximale.
OptiWheeler permet de relever facilement des roues isolées, des essieux ou des rames complètes. Le profil apparaît en temps réel pendant la mesure. Les valeurs mesurées s’affichent immédiatement avec un code couleur selon les tolérances définies au préalable.
Pour mesurer un matériel roulant, l’application guide l’utilisateur avec une structure graphique intuitive : un simple clic suffit pour lancer la mesure suivante. À l’issue d’une session de mesure, un rapport complet (PDF) peut être généré. Les données de mesure sont enregistrées et disponibles pour un export.
OptiWheeler fonctionne sous Windows®, avec liaison sans fil. En option, nous proposons une tablette industrielle robuste, la Durabook R8, sous Windows® 11. Ses performances, son ergonomie et ses accessoires (bandoulière, stations d’accueil) sont adaptés à l’utilisation de l’OPTIMESS WP.
Cette option logicielle complète OptiWheeler pour le calcul de la conicité équivalente selon DIN EN 15302 ou UIC 519. Les paramètres de voie, à savoir le profil de rail, l’inclinaison et l’écartement, se définissent et s’enregistrent facilement. Le calcul, l’affichage et la comparaison aux tolérances s’effectuent en temps réel.
M1 à M5
RP1 à RP3
Nr1 à Nr15 et modèles personnalisés
Chaque parc de matériels roulants a ses spécificités pour la mesure des profils de roue. L’expérience de l’équipe ELAG permet de vous conseiller avec pertinence et de définir avec vous la configuration optimale. Voici les informations importantes pour cela:
Contactez nos ingénieurs commerciaux pour une analyse rapide et précise de votre besoin. Un essai de l’OPTIMESS WP dans votre atelier s’organise facilement!
