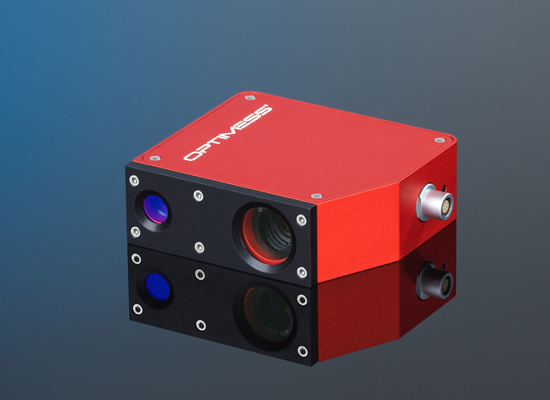

Laser-Triangulationssensor

OPTIMESS M

Der Lasersensor OPTIMESS M arbeitet nach dem Triangulationsprinzip. Aufgrund seiner hohen Robustheit eignet sich der Sensor speziell für den Einsatz an Schienenfahrzeugen, z.B. für Riffel-und Welligkeitsmessung sowie Fahrdynamik Messung an Strassenfahrzeugen wo grössere Messbereiche gefordert sind. Auch Anwendungen im Industriebereich in anspruchsvoller Umgebung gehören zum Einsatzgebiet. Weitgehende Unabhängigkeit der Messgenauigkeit auf verschiedenen Oberflächen und vom Umgebungslicht zeichnet diesen Sensor aus. Der im Sensor integrierte Prozessor verarbeitet die optischen Abstandsinformationen und gibt sie als analogen Wert oder über den CAN Bus aus

Hohe Messrate bis 100 kHz
Hohe Genauigkeit
Sehr hohe Robustheit, IP 67
Unempfindlich gegen Sonnenlicht
Analogausgang oder CAN Bus

Riffel-und WelligkeitsmessungFahrdynamik MessungIndustriebereich

Spezifikationen

Umgebungsbedingungen

Luftfeuchtigkeit

5% - 95%, nicht kondensierend

Schutzart

IP67 (auch im ausgesteckten Zustand)

Umgebungslicht

Über 100’000 Lux (Sonnenlicht)

Vibration

10-100Hz, 2mm

Schock

15G / 6ms, EN 60068

Temperaturbereich

-20°C bis 60°C (optional erweiterbar bis -40°C)

Umgebung, Sicherheit

EN 50155

Zulassungen

Laser

Schutzklasse

1, 2, 3R, 3B, EN 60825-1

Wellenlängen

405nm – 680nm, je nach Anwendung

Anschlüsse

Versorgungsspannung

10 - 32 V DC

Leistung

2-4 W

Schnittstellen

Analog Spannung / Strom, CAN Bus

	OMS 8012	OMS 8020	OMS 8040	OMS 8080	OMS 8120	OMS 8198	OMS 8200	OMS 8400	OMS 8801
Messbereich [mm]	12	20	40	80	120	200	200	400	800
Grundabstand [mm]	75	100	150	200	300	300	400	600	800
Auflösung [mm] *	0.001	0.002	0.004	0.010	0.015	0.025	0.025	0.05	0.10
Reproduzierbarkeit	≤ 0.03 %	≤ 0.03 %	≤ 0.03 %	≤ 0.03 %	≤ 0.03 %	≤ 0.03 %	≤ 0.03 %	≤ 0.03 %	≤ 0.03 %
Linearität	≤ ± 0.06 %	≤ ± 0.06 %	≤ ± 0.06 %	≤ ± 0.06 %	≤ ± 0.06 %	≤ ± 0.06 %	≤ ± 0.06 %	≤ ± 0.06 %	≤ ± 0.06 %
Max. Messrate	100 kHz	100 kHz	100 kHz	100 kHz	100 kHz	100 kHz	100 kHz	100 kHz	100 kHz
Abmessungen	120 x 106 x 40 mm	120 x 106 x 40 mm	120 x 106 x 40 mm	120 x 106 x 40 mm	120 x 106 x 40 mm	120 x 106 x 40 mm	120 x 106 x 40 mm	120 x 106 x 40 mm	120 x 106 x 40 mm
Gewicht	820 g	820 g	820 g	820 g	820 g	820 g	820 g	820 g	820 g
