Capteur à triangulation laser

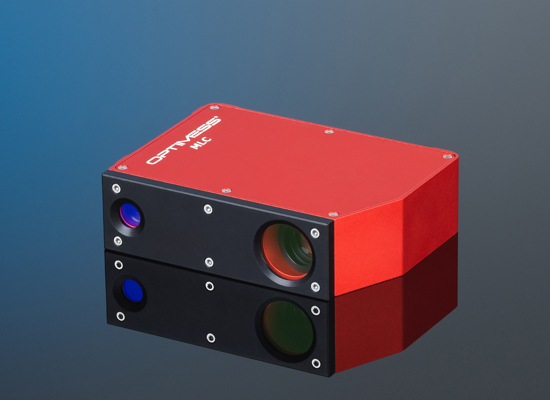

OPTIMESS MLC

Le capteur OPTIMESS MLC fonctionne suivant le principe de triangulation laser. Du fait de sa robustesse sans équivalent, il est particulièrement bien adapté pour des mesures embarquées par exemple pour la mesure des profils routiers pour laquelle de grandes étendues de mesure sont nécessaires. La précision de l’OPTIMESS MLC n’est pas affectée par la surface cible ou de l’environnement lumineux. Le processeur intégré au capteur traite les signaux optiques et envoie la mesure de distance sous forme analogique ou numérique CAN Bus.
  • Haute fréquence, jusque 50 KHz
  • Extrême précision
  • Hyper robuste, IP 67
  • Insensible à l‘ensoleillement
  • Sortie analogique ou numérique CAN Bus
Mesures embarquéesMesure des profils routiers

Spécifications

Conditions d‘environnement
Humidité
5% - 95%, sans condensation
Etanchéité
IP67 (connectiques incluses)
Environnement lumineux
>100’000 Lux (Ensoleillement)
Résistance aux vibrations
10-100Hz, 2mm
Résistance aux chocs
15G / 6ms, EN 60068
Plage de température
-20°C à 60°C (En option -40°C)
Environnement, sécurité
EN 50155
Certification
CE
Laser
Classe laser
1, 2, 3R, 3B, EN 60825-1
Longueur d‘onde
405nm – 680nm
Interfaces
Alimentation
10 - 32 V DC
Puissance
2-4 W
Sortie / Signal
analogiques (tension, courant), CAN Bus
OMS 4620OMS 4630OMS 4640OMS 4650OMS 4660OMS 4680OMS 4700OMS 4720OMS 4760
Etendue de mesure [mm]200300400500600800100012001600
Origine champs de mesure [mm]3004005006008001000120015002000
Résolution [mm] *0.020.030.040.050.060.080.100.150.20
Répétabilité≤ 0.03 %≤ 0.03 %≤ 0.03 %≤ 0.03 %≤ 0.03 %≤ 0.03 %≤ 0.03 %≤ 0.03 %≤ 0.03 %
Linéarité≤ ± 0.06 %≤ ± 0.06 %≤ ± 0.06 %≤ ± 0.06 %≤ ± 0.06 %≤ ± 0.06 %≤ ± 0.06 %≤ ± 0.06 %≤ ± 0.06 %
Fréquence de mesure max50 kHz50 kHz50 kHz50 kHz50 kHz50 kHz50 kHz50 kHz50 kHz

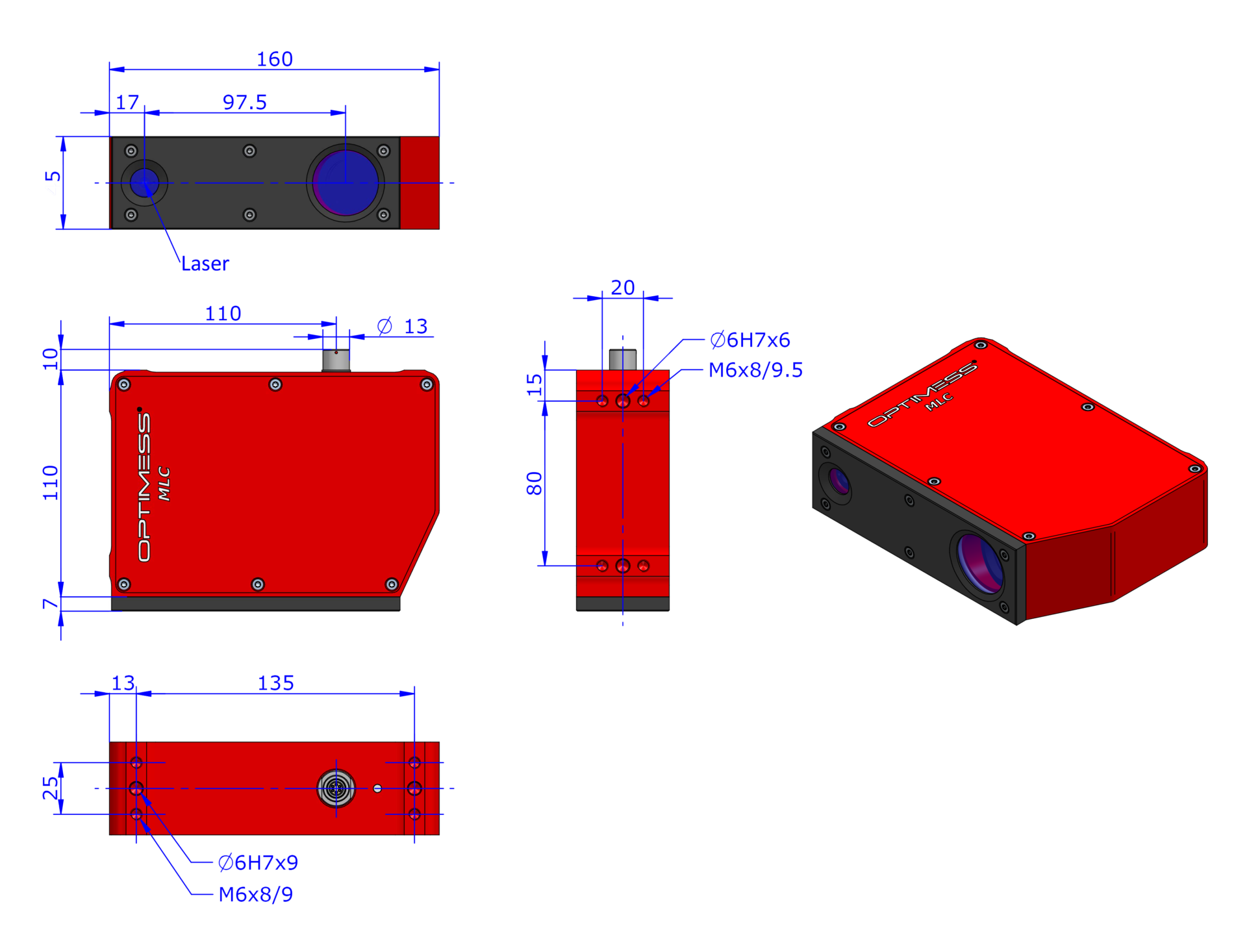

Dimensions160 x 117 x 45 mm160 x 117 x 45 mm160 x 117 x 45 mm160 x 117 x 45 mm160 x 117 x 45 mm160 x 117 x 45 mm160 x 117 x 45 mm160 x 117 x 45 mm160 x 117 x 45 mm
Poids1.1 kg1.1 kg1.1 kg1.1 kg1.1 kg1.1 kg1.1 kg1.1 kg1.1 kg
