Laser-Triangulationssensor

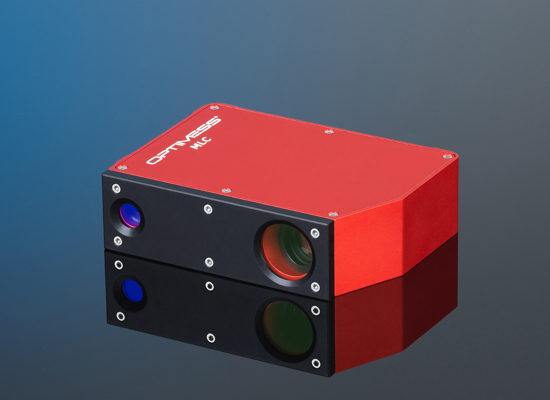

OPTIMESS MLC

Der Lasersensor OPTIMESS MLC arbeitet nach dem Triangulationsprinzip. Aufgrund seiner Robustheit eignet sich der Sensor speziell für den Einsatz an Fahrzeugen, z.B. für Strassen Quer-und Längs-profilmessung sowie Fahrdynamik-Messung wo grössere Messbereiche gefordert sind. Weitgehende Unabhängigkeit der Messgenauigkeit auf verschiedenen Oberflächen und vom Umgebungslicht zeichnet diesen Sensor aus. Der im Sensor integrierte Prozessor verarbeitet die optischen Abstandsinformationen und gibt sie als analogen Wert oder über den CAN Bus aus.
  • Hohe Messrate bis 50 kHz
  • Hohe Genauigkeit
  • Hohe Robustheit, IP 67
  • Unempfindlich gegen Sonnenlicht
  • Analogausgang oder CAN Bus
Strassen Quer-und Längs-profilmessungFahrdynamik-Messung

Spezifikationen

Umgebungsbedingungen
Luftfeuchtigkeit
5% - 95%, nicht kondensierend
Schutzart
IP67 (auch im ausgesteckten Zustand)
Umgebungslicht
Über 100’000 Lux (Sonnenlicht)
Vibration
10-100Hz, 2mm
Schock
15G / 6ms, EN 60068
Temperaturbereich
-20°C bis 60°C (optional erweiterbar bis -40°C)
Umgebung, Sicherheit
EN 50155
Zulassungen
CE
Laser
Schutzklasse
1, 2, 3R, 3B, EN 60825-1
Wellenlängen
405nm – 680nm, je nach Anwendung
Anschlüsse
Versorgungsspannung
10 - 32 V DC
Leistung
2-4 W
Schnittstellen
Analog Spannung / Strom, CAN Bus
OMS 4620OMS 4630OMS 4640OMS 4650OMS 4660OMS 4680OMS 4700OMS 4720OMS 4760
Messbereich [mm]200300400500600800100012001600
Grundabstand [mm]3004005006008001000120015002000
Auflösung [mm] *0.020.030.040.050.060.080.100.150.20
Reproduzierbarkeit≤ 0.03 %≤ 0.03 %≤ 0.03 %≤ 0.03 %≤ 0.03 %≤ 0.03 %≤ 0.03 %≤ 0.03 %≤ 0.03 %
Linearität≤ ± 0.06 %≤ ± 0.06 %≤ ± 0.06 %≤ ± 0.06 %≤ ± 0.06 %≤ ± 0.06 %≤ ± 0.06 %≤ ± 0.06 %≤ ± 0.06 %
Max. Messrate50 kHz50 kHz50 kHz50 kHz50 kHz50 kHz50 kHz50 kHz50 kHz

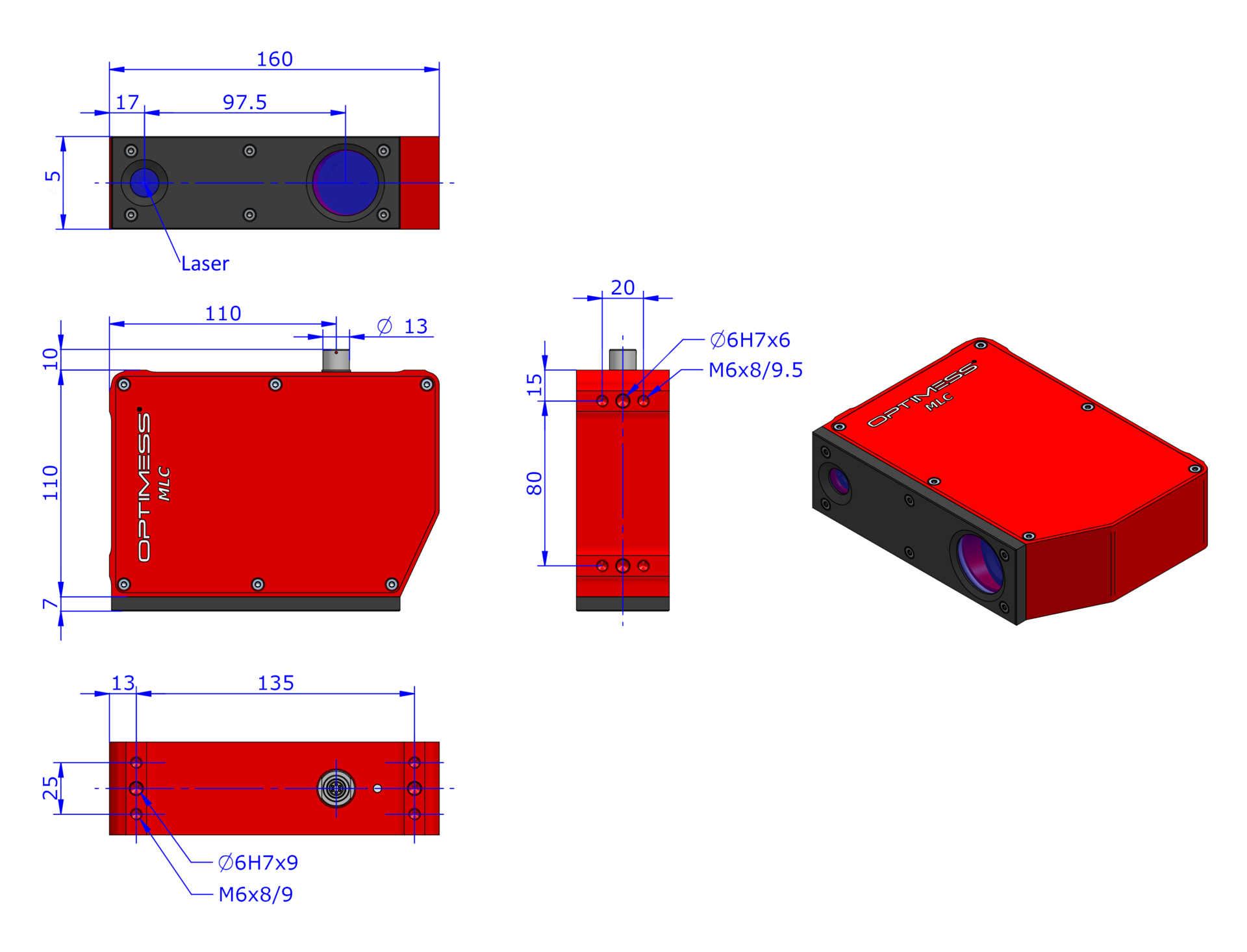

Abmessungen160 x 117 x 45 mm160 x 117 x 45 mm160 x 117 x 45 mm160 x 117 x 45 mm160 x 117 x 45 mm160 x 117 x 45 mm160 x 117 x 45 mm160 x 117 x 45 mm160 x 117 x 45 mm
Gewicht1.1 kg1.1 kg1.1 kg1.1 kg1.1 kg1.1 kg1.1 kg1.1 kg1.1 kg
