Höchste Präzision und langfristige Wiederholgenauigkeit
Zuverlässige und reproduzierbare Messergebnisse über die gesamte Lebensdauer des Systems.
Zuverlässige und reproduzierbare Messergebnisse über die gesamte Lebensdauer des Systems.
Kein Greifen mit der Hand zwischen Rad und Schiene erforderlich. Die Messung erfolgt sicher und ergonomisch direkt am Rad.
Drahtlose Kommunikation zwischen Sensor und Tablet für maximale Bewegungsfreiheit und einen effizienten Messablauf.
Robuste Konstruktion für den täglichen Einsatz im Bahnumfeld. Viele Systeme sind seit über 10 Jahren erfolgreich im Einsatz.
Individuelle Anpassungen von Sensor, Halterung und Software bereits ab Stückzahl 1 möglich.

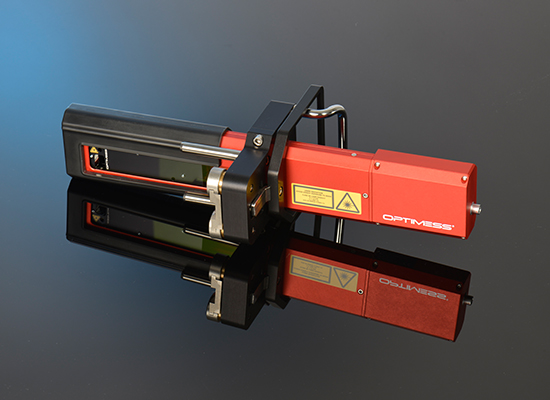

Vom Prüfgrubenbereich unterhalb des Schienenfahrzeuges wird das Messgerät komfortabel am Rad positioniert und dort durch starke Magnete sicher gehalten. Die Messung wird direkt über die Anwendersoftware auf dem Tablet gestartet und ist innerhalb weniger Sekunden abgeschlossen. Anschliessend lassen sich die Magnete über einen Handhebel leicht lösen und das Gerät kann mühelos vom Rad entfernt werden.
Mit einem magnetischen Referenzstück, das an einer definierten inneren oder äusseren Kante des Rades positioniert wird, berechnet OPTIMESS WP den Raddurchmesser direkt aus der Radprofilmessung. Diese einfache Methode ermöglicht eine hochpräzise Durchmesserbestimmung bei geringer Empfindlichkeit gegenüber Spurkranzverschleiss. Voraussetzung ist lediglich eine geeignete Referenzkante am Rad mit ausreichend engen Fertigungstoleranzen.
Das optionale Messmodul zur Bestimmung des Radrückenabstands ist vollständig in den OPTIMESS WP integriert. Der Innenabstand zwischen den Radinnenflächen wird mit einem ausziehbaren elektronischen Messband schnell und hochpräzise erfasst. Ein integriertes Laserkreuz unterstützt die exakte Positionierung des Messbands und minimiert Winkelfehler.
Die komplette Messung, vom Ausziehen des Messbands über die Datenerfassung bis zum Einzug, dauert nur wenige Sekunden. Auf sperrige Messstangen oder zusätzliche Referenzteile kann verzichtet werden. Das Ergebnis ist ein schneller, ergonomischer und prozesssicherer Messablauf bei höchster Genauigkeit.
Für die regelmässige Überprüfung des Messsystems ist optional eine Referenzbaugruppe erhältlich. Diese ermöglicht eine einfache Funktionskontrolle vor Ort und erhöht die Eigenständigkeit sowie die Prozesssicherheit im täglichen Einsatz.
Das Messprogramm erlaubt die einfache Erfassung einzelner Räder, Achsen oder ganzer Züge. Das Profil wird während der Messung online dargestellt. Die Profilwerte stehen am Ende der Messung bereits zur Verfügung und werden entsprechend den zuvor definierten Toleranzen farblich dargestellt. Dies erlaubt eine einfache Beurteilung unmittelbar nach der Messung.
Die Messung eines ganzen Zuges wird grafisch übersichtlich vom Programm geführt, sodass jeweils ein Knopfdruck genügt, um die nächste Messung auszulösen. Zum Schluss steht ein vollständiger Messbericht (PDF) sowie die Messdaten als Export bereit.
Die Software OptiWheeler läuft auf nahezu jedem Windows-basierten Gerät ab Windows 7. Für die mobile Datenerfassung und Auswertung liefern wir auf Wunsch standardmässig ein robustes Durabook-Windows11-Tablet für den industriellen Einsatz. Leistungsfähigkeit, Ergonomie und das verfügbare Zubehör, wie Schultertragriemen oder Dockingstationen, sind optimal auf den Einsatz mit dem OPTIMESS WP abgestimmt.
Das Softwaremodul für die Erweiterung der Anwendersoftware OptiWheeler zur Berechnung der äquivalenten Konizität gemäss DIN EN 15302 beziehungsweise UIC 519. Schienenprofil, Inklination und Abstand können frei gewählt und als Gleistyp hinterlegt werden. Berechnung, Anzeige und Toleranzüberwachung erfolgen online
-M1 bis -M5
-RP1 bis -RP3
diverse Varianten
Jede Fahrzeugflotte stellt unterschiedliche Anforderungen an die Radprofilmessung. Gerne unterstützen wir Sie bei der Auswahl der optimalen Kombination aus Sensor, Halterung und Softwarelösung. Unsere Verkaufsingenieure beraten Sie kompetent und finden gemeinsam mit Ihnen die passende Konfiguration für Ihre Anwendung. Zur Auswahl der optimalen Sensor-, Halterungs- und Softwarekonfiguration sind folgende Informationen wichtig:
Unsere Verkaufsingenieure unterstützen Sie gerne bei der Auswahl der optimalen Konfiguration für Ihre Flotte und Ihren Instandhaltungsprozess. Kontaktieren Sie uns für eine individuelle Beratung!
