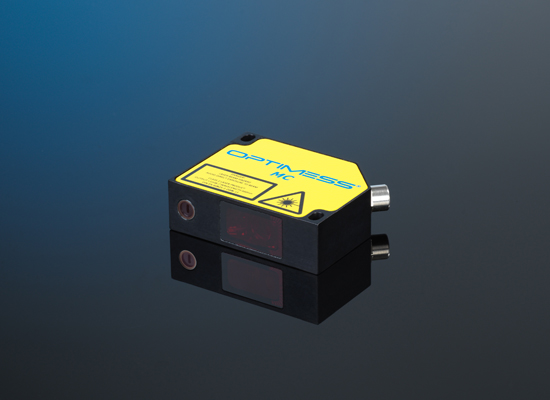

Laser-Triangulationssensor

OPTIMESS MC

Der Lasersensor OPTIMESS MC arbeitet nach dem Triangulationsprinzip. Dank den kleinen Abmessungen und Gewicht eignet sich der Sensor speziell für Fahrdynamik-Messung an Strassenfahrzeugen oder im Rennsport. Weitgehende Unabhängigkeit der Messgenauigkeit auf verschiedenen Oberflächen und vom Umgebungslicht zeichnet diesen Sensor aus. Der im Sensor integrierte Prozessor verarbeitet die optischen Abstandsinformationen und gibt sie als analogen Wert oder über den CAN Bus aus. Der Anschluss erfolg über eine 4-Polige M8 Buchse, als Option steht auch ein integriertes Anschlusskabel zur Verfügung.

Messrate bis 4 kHz
Kleines Gewicht
Kleines Gehäuse, IP 67
Unempfindlich gegen Sonnenlicht
Analogausgang oder CAN Bus

Fahrdynamik-MessungStrassenfahrzeugeRennsport

Spezifikationen

Umgebungsbedingungen

Luftfeuchtigkeit

5% - 95%, nicht kondensierend

Schutzart

IP67 (auch im ausgesteckten Zustand)

Umgebungslicht

Über 100’000 Lux (Sonnenlicht)

Vibration

10-100Hz, 2mm

Schock

15G / 6ms, EN 60068

Temperaturbereich

-20°C bis 60°C (optional erweiterbar bis -40°C)

Umgebung, Sicherheit

EN 50155

Zulassungen

Laser

Schutzklasse

1, 2, 3R, 3B, EN 60825-1

Wellenlängen

405nm – 680nm, je nach Anwendung

Anschlüsse

Versorgungsspannung

10 - 32 V DC

Leistung

2-4 W

Schnittstellen

Analog Spannung / Strom, CAN Bus

	OMS 4104	OMS 4108	OMS 4110	OMS 4120	OMS 4122	OMS 4123	OMS 4132	OMS 4140	OMS 4141
Messbereich [mm]	40	80	100	200	200	200	300	400	400
Grundabstand [mm]	60	70	80	150	300	340	400	300	400
Auflösung [mm] *	0.02	0.03	0.04	0.06	0.1	0.1	0.1	0.1	0.15
Reproduzierbarkeit	≤ 0.05 %	≤ 0.05 %	≤ 0.05 %	≤ 0.05 %	≤ 0.05 %	≤ 0.05 %	≤ 0.05 %	≤ 0.05 %	≤ 0.05 %
Linearität	≤ ± 0.3 %	≤ ± 0.3 %	≤ ± 0.3 %	≤ ± 0.3 %	≤ ± 0.3 %	≤ ± 0.3 %	≤ ± 0.3 %	≤ ± 0.3 %	≤ ± 0.3 %
Max. Messrate	4 kHz	4 kHz	4 kHz	4 kHz	4 kHz	4 kHz	4 kHz	4 kHz	4 kHz
Abmessungen	65 x 50 x 20 mm	65 x 50 x 20 mm	65 x 50 x 20 mm	65 x 50 x 20 mm	65 x 50 x 20 mm	65 x 50 x 20 mm	65 x 50 x 20 mm	65 x 50 x 20 mm	65 x 50 x 20 mm
Gewicht	95 g	95 g	95 g	95 g	95 g	95 g	95 g	95 g	95 g
