Laser Scanner WSH

OPTIMESS WSH

Der OPTIMESS WSH erweitert die OPTIMESS SCAN Produktsparte um einen leistungsfähigen Laserscanner für hochdynamische Messaufgaben. Mit bis zu 400 Profilen pro Sekunde und einer Messrate von bis zu einer Million Messpunkten pro Sekunde liefert er auch bei hohen Geschwindigkeiten eine dichte und zuverlässige Datengrundlage. Selbst bei 360 km/h werden noch vier Positionswerte pro Meter erfasst. Robuste Konstruktion, integrierte Scheibenheizung, hohe Schutzart und optionale Schutzgehäuse ermöglichen den zuverlässigen Einsatz unter rauen Umgebungsbedingungen.
  • Messrate bis 1 MHz
  • Scanrate bis zu 400 Hz
  • Messbereich bis 5 m
  • Scanwinkel 60°
  • Hohe Umgebungslichtfestigkeit, auch bei direktem Sonnenlicht
  • Schutzart IP 67
  • Betriebstemperatur -20 bis +50 °C
  • Integrierte, geregelte Scheibenheizung gegen Beschlag

Spezifikationen

Performance
Sichtfeld
60°
Präzision*
0.4 mm
Max. Messrate
1 MHz
Genauigkeit**
±2 mm
Scanrate
60…400 Hz
Winkelauflösung
0.01°
Messbereich
0.5…5 m
Winkelgenauigkeit
±0.025°
Umgebungsbedingungen
Luftfeuchtigkeit
5 % - 95 %, nicht kondensierend
Umgebungslicht
mehr als 100’000 Lux (Sonnenlicht)
Schutzart
IP 66, IP 67 auch im ausgesteckten Zustand
Temperaturbereich
-20 °C bis 50 °C (optional erweiterbar bis -40 °C)
Normen
EMV
EN 50121-3-2 (bahntauglich gemäss EN 50155)
Zulassungen
CE
Laser
Klassen
2 (EN 60825-1)
Wellenlänge
660 nm
Anschlüsse
Versorgungsspannung
20 - 30 V DC
Leistung
≤ 100 W
Schnittstelle
Ethernet 100/1000BASE-T
Anschlussbuchsen
Fischer® Connectors Core Series
Dimensionen
Grösse
330x242x122mm (Länge, Breite, Höhe)
Gewicht
12.5kg

KONNEKTIVITÄT

Die Software Opti Cat Position verarbeitet die Messdaten, kompensiert Fahrzeugbewegungen und liefert übersichtliche Visualisierungen der Ergebnisse. Durch den modularen Aufbau lassen sich beliebig ergänzende Produkte einbinden und dank der offenen Schnittstellen mit weiterführenden Systemen verbinden.

Neben der komfortablen Integration ermöglicht die offene Schnittstelle auch den transparenten Zugriff auf Rohdaten und Messprofile – ideal für kundenspezifische Auswertungen, Prozessintegration und eigene Softwarelösungen.

OPTIONEN

Gehäuse mit pneumatischen Schiebern zum Schutz des Sensors

Heizsysteme für den Einsatz bei sehr niedrigen Temperaturen

Airknife-Funktionen zum Sauberhalten der Schutzscheiben

Anschlussboxen für die einfache Integration mit DIN-Schienenmontage

Softwareoptionen und kundenspezifische Funktionen

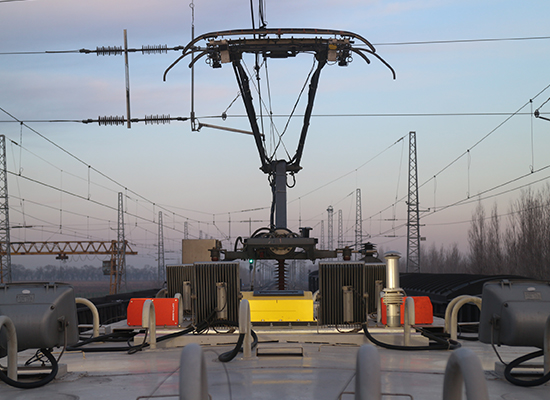

SCHUTZGEHÄUSE

Cover Basic

Mechanischer Schutz, Innenbelüftung, einfache Dachmontage und robuste Verbindungstechnik.

Cover Airknife/Shutter

Zusätzlich mit Airknife zur Scheibenreinigung und pneumatischem Shutter für maximalen Schutz bei rauen Bedingungen.
